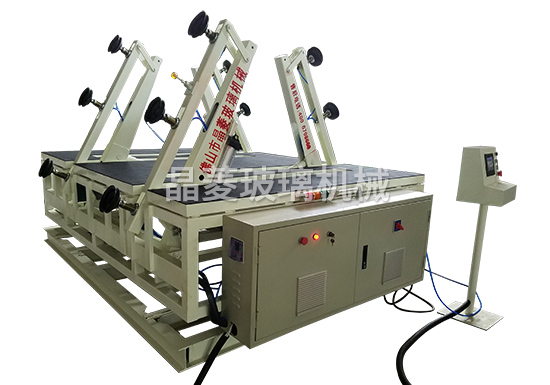

深圳玻璃雙翻上片台

  • 所屬分類:深圳玻璃上片機

  • 點擊次數:
  • 發布日期:2019/05/13
  • 在線詢價
  • 詳細介紹


玻璃上片台

玻璃上片台

設備參數及性能:

技術參數:

1)、上片尺寸範圍:上片尺寸:3600*2400mm

2)、上片厚度:3~19mm。

3)、上片周期:40-60秒

4)、傳輸速度:0~40m/min(可調)

5)、吸片深度:700mm

6)、上片附荷:1000KG

7)、單側上片臂數量:4個臂。

8)、單臂吸盤數:4個。

9)、上片翻轉臂:雙翻

10)、上片工位:雙工位

11)、電源/功率:380V/50HZ

12)、安裝功率:約5.5KW

13)、壓縮空氣:0.5~0.8Mpa

14)、真空壓力:-70~90Kpa

機械配置:

1)、翻轉鏈輪鏈條:特製高精度加強形。

2)、傳輸滾輪:進口PU材質。

3)、真空吸盤:進口丁青膠材質(雙吸附結構)

4)、傳輸/翻轉電機:萬鑫電機

5)、真空泵:中外合資PUJIANG

注:可根據客戶的特殊要求,進行定製開發。


設備性能及工作原理:

主要用於玻璃的自動取片。將玻璃放在指定位置,給出取片信號後,取片吸盤自動翻起並將玻璃吸附後放置在取片台傳送輥道上,自動將玻璃輸送到切割機主機上。

主要由機架、吸盤翻轉取片機構、吸盤取片移動機構、輸送輥道和電控櫃等組成。

整個工作過程有PLC自動控製或手動控製均可完成,手動方式主要在設備調整和維修時使用,每個動作可單獨完成,也可用來進行正常工作。給出取片信號(人工、自動均可)後,翻轉係統工作,電機驅動機械反轉機構使吸盤臂翻起,並達到和玻璃一樣的傾斜角度時翻轉停止,前移電機使吸盤移動,頂部吸盤旁的檢測開關接觸到玻璃時,前移電機停止。此時真空係統工作,吸盤開始吸附玻璃,當真空壓力開關達到設定壓力時,真空泵停止,吸盤的伸縮連杆機構通過電機驅動把玻璃提升起來,在此工位約停數秒後,確保單片玻璃吸起,電機驅動機械翻轉機構使玻璃反轉至傳輸台麵,伸縮連杆機構使吸盤與玻璃同時降落,吸盤吹壓縮空氣快速釋放玻璃,傳動機構啟動將玻璃片送到上片機前端至信號點停止。接著整個機架移動自動找到零位後停止,等待切割台發出信號,便可與切割台同速將玻璃片送至切割台上,玻璃送出後自動循環上片程序工作,此機台可根據所需玻璃厚度任意選定工位取片。

:上片機取玻璃數量可以自動控製,即切割前輸入切割玻璃數量,切割完成後人工手動操作上片機才可繼續取片,避免因人為因素誤切割玻璃。
